PAPI仰角的“困惑”
为什么校飞数据和地面实测数据总是有偏差？是设备问题，还是操作有误？要回答这个问题，我们首先要重新认识PAPI仰角。

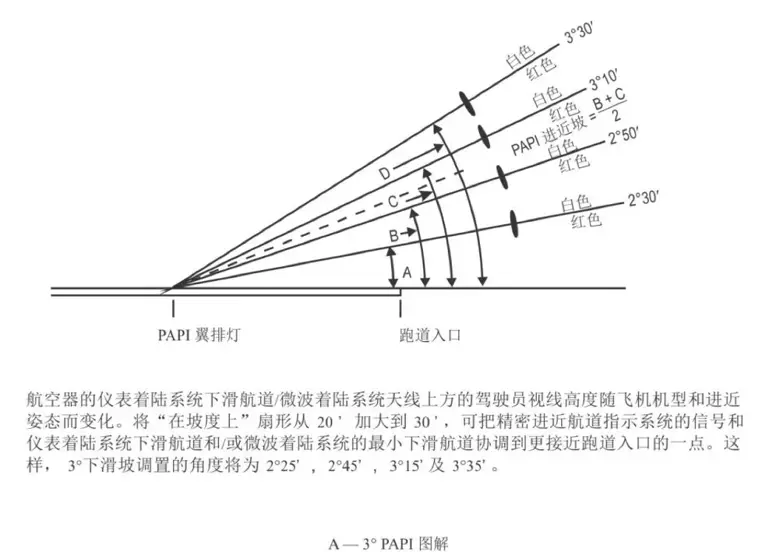

简单来说，PAPI仰角就是光束中心线（红白分界线）与当地基准水平面的物理夹角。但在实际工作中，由于飞行校验（飞行视角）与地面倾角仪（物理视角）采用了不同的测量基准和机制，导致同一个物理夹角在不同场景下呈现出不同的数值。
这种数值层面的差异往往会给大家带来困扰。本文旨在通过梳理四种仰角的具体内涵和逻辑关系，为大家建立一个完整的逻辑闭环。
四种PAPI仰角解读
设计仰角
基于《民用机场飞行区技术标准》并结合具体项目设计要求设定的理论角度梯度。
属性：“先天基因”。
飞行校验仰角
基于飞行视角，由专业的安装有精密设备的校验飞机或无人机等按照标准校飞程序测量得到的PAPI校飞角度。
属性：“终极裁判”。它是判定PAPI光束是否合格的唯一法定依据。
外置倾角仪地面测量仰角
基于物理视角，检查维护人员使用高精度倾角仪（需满足相关精度标准）在基准面上测得的机械倾角。
属性：“维护标尺”。它是日常维护中由于无法直接测量光束而采用的替代测量手段。

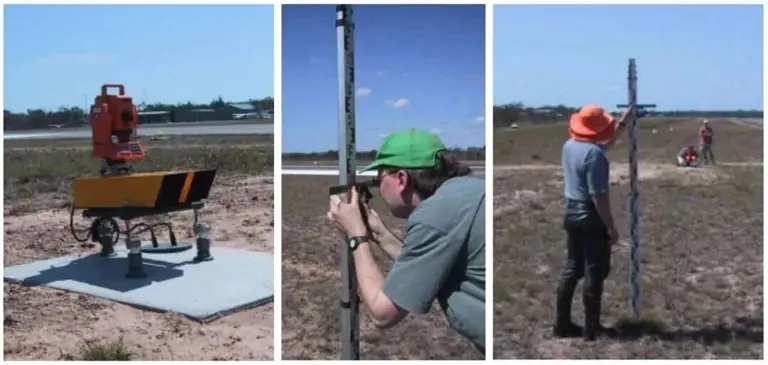

此角度也可通过其他多种测量手段进行测量，比如采用经纬仪及全站仪：
PAPI内置仰角显示仪仰角
基于设备自检视角，灯具内部集成的角度传感器呈现在数码显示管上的数值。
属性：“状态监视”。用于快速查看和安全保护。
逻辑构建：四者的映射与锁定机制
安装阶段（依据设计仰角）：安装公司按设计梯度（如2°25′等）进行初始安装和粗调。
验证阶段（飞行校验仰角）：飞机上天验证，如果校验合格，说明光路正确。
锁定阶段（确立地面标准）：校飞合格后，立即锁定保持校飞合格时状态。关键动作：此时此刻，用外置倾角仪测得的读数，即为“后续维护标准值（锁定值）”（基准锚定）。
监控阶段（依据内置/外置仰角）：日常巡检看内置显示（参考）。定期检查用外置测量（维护标准）。
修正阶段：若外置测量值与“锁定值”偏差超出允许范围，需查找原因（沉降、撞击等）并修正，必要情况下须申请重新校飞。
通俗理解
如上述难以理解，我们不妨想象一下夏天开空调的经历：
设计仰角≈建议的舒适温度（26℃）
专家建议室内调到26℃最舒服。这是设计目标。
飞行校验仰角≈你感受到的实际凉爽度
你进屋感觉：“嗯，这温度正好，不冷不热。”这是最终的体验标准。
外置倾角仪仰角≈遥控器上的显示数字（24℃）
为了让你感觉到刚才那种“正好”的凉爽，遥控器必须设在24℃。以后你就认准遥控器上的24℃，只要看到24℃，你就知道一定是舒服的。
内置显示仰角≈空调面板上的运行灯
远远看一眼空调开没开，如果面板显示“E1”报错代码，说明空调罢工了。
四种仰角的具体应用及偏差
设计仰角：安装基准
应用：仅用于工程安装或初始复位，确保四台灯具的相对梯度关系正确。
飞行校验仰角：合格判据与标定源
应用1：一锤定音，判断PAPI的校准结果是否合格。根据飞行校验要求，飞行校验仰角与设计仰角的偏差应在正负0.2°之内（参考FAA Order 8200.1D）。
应用2：“反向标定”。它的作用是确认外置倾角仪测得的那个数值（比如2°24′）是有效的，赋予地面测量值以合法性。
外置倾角仪地面测量仰角：日常维护的标准
应用1：与飞行校验结果绑定，确立“维护标准值”。
应用2：周期性测量。用以判断PAPI仰角是否发生了物理偏移，偏差是否超过允许的范围——即首次投入运行目标值为正负2’,运行期间目标值为正负6’（参考MH/T 5083-2024）。鉴于此，外置倾角仪的精度在不同阶段也有不同的要求。
PAPI内置仰角显示仪仰角：监视与保护
应用1：过度倾斜保护。当灯具持续倾斜超过阈值时，依据此数值自动切断电源，防止发出错误引导信号。
应用2：非接触式监视。通过PAPI监控系统或日常巡视，快速发现明显异常。内置倾角显示仪的精度要求在正负3’以内（参考FAA AC 150/5345-28H）。
总 结
PAPI仰角维护的核心不是追求四个角度数字的一致，而是理解它们之间的锁定与映射关系。立足设计标准，锚定校飞结论，以外置测量为抓手，关注内置保护逻辑，守护飞机的起降安全。
如有任何建议或想法，欢迎在评论区留言，共同探讨，为飞行安全保驾护航。
参考依据：
MH 5001-2021 民用机场飞行区技术标准
MH/T 5083-2024 民用机场助航灯光系统维护规程
ICAO 附件14 卷2 机场
ICAO Doc 9157第4部分 机场设计手册：助航灯光
FAA AC 150/5345-28H PAPI系统
FAA Order 8200.1D 飞行校验手册
